Luogo di origine:
DONGGUAN, CINA
Marca:
Fangsheng
Certificazione:
ISO9001:2015
Numero di modello:
FHP2511GP01
Video
Video

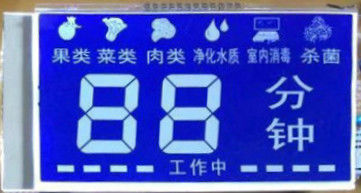

7 modulo su ordinazione negativo dell'esposizione dell'affissione a cristalli liquidi di dimensione del quadro comandi dell'affissione a cristalli liquidi dell'esposizione HTN dell'affissione a cristalli liquidi di segmento
Tipo posteriore del polarizzatore:
Ci sono tre tipi di polarizzatori: polarizzatore della trasmissione; polarizzatore transflective e polarizzatore riflettente.
A. Se nessuna lampadina del LED, sceglie prego il polarizzatore riflettente.
B. Se la lampadina del LED è necessaria, quindi potete scegliere la trasmissione o il polarizzatore transflective.
C. il polarizzatore di Transflective è migliore e costoso che il polarizzatore della trasmissione. Ma il LCD transflective avrà un risultato leggero uniforme rispetto al polarizzatore della trasmissione. Inoltre, quando la lampadina del LED è disinserita, il LCD del transflecitve inoltre avrà un buon risultato dell'esposizione.
D. Per il polarizzatore della trasmissione, quando è LCD negativo o lampadina del LED è sempre sopra, quindi è il migliore polarizzatore della trasmissione di uso.
Informazioni di base:
|
OGGETTO
|
CONTENUTO
|
DESCRIZIONE
|
|
1
|
Dimensione del profilo dell'esposizione
|
52 (H) * 45 (w) * 1,1 millimetri (t)
|
|
2
|
Dimensione di osservazione |
49 (H) * 40 (w) millimetri
|
|
3
|
Tensione
|
4.5V
|
|
4
|
Temperatura di operazione
|
-20~70℃
|
|
5 |
Determini il parametro |
1/4 di polarizzazione di dovere 1/3 |
|
6
|
Lampadina
|
3pcs principale
|
|
7
|
Colore
|
Bianco |
|
8
|
Interfaccia
|
Pin
|
Modo di collegamento di LCD.
Come collegare LCD sul vostro PWB? C'è tipo quattro di connettori per la vostra scelta.
1. connettore di perno del metallo. È modo molto comune del collegamento. I perni dovrebbero inserire nei fori del PWB e saldarlo. È molto forte e costante. La lampadina del LED, di LCD o il PWB può essere collegato insieme come modulo LCD.
Per il collegamento, se dovete assicurarti che il LCD ed il PWB possano essere compressi bene, oppure il LCD non può essere visualizzato o visualizzare appena un divisorio.
Ma la striscia della zebra è economica.
3. Carta della saldatura a caldo. La carta della saldatura a caldo è un flessibile collega il modo. La carta della saldatura a caldo può essere pressatura heated sul LCD e sul PWB direttamente. Ma diriga la guarnizione è facile da essere ossidato dopo alcuni anni.
Collegamento 4.FPC (circuito stampato flessibile). Il connettore di FPC è inoltre un flessibile collega il modo. La qualità di FPC è molto buono rispetto alla carta della saldatura a caldo. È un buon modo del collegamento, ma la tassa della lavorazione con utensili e dei prezzi è più alta.
Norma di ispezione
|
Superficie Ispezione
|
18
|
Esposizione positiva dell'affissione a cristalli liquidi di requisito: Difettoso Punctiform (affissione a cristalli liquidi con sporco punti, paster con i punti sporchi, vetro danno di superficie, danno del polarizzatore (dopo il paster è visivo) Φ= (L +W)/2 L=Length W=Width |
Ispezione Standard |
muffadel ≤10 |
muffa 11~30 |
muffa 31~80 |
>muffa 80 |
|
φ≤0.1mm |
Trascurato |
Trascurato |
Trascurato |
Trascurato |
|||
|
0.1mm<> |
3 | 3 | 2 | 2 | |||
|
0.2mm<> |
1 | 1 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.3mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
3 | 3 | 2 | 2 | |||
|
Nota: 1. 0.15mm5mm<>, lo stato di cui sopra di difetti possono essere trascurati quando è fuori di area di V/A. C'è stato speciale conforme alla richiesta del cliente o campione firmato |
|||||||
|
Esposizione negativa dell'affissione a cristalli liquidi di requisito: Difettoso Punctiform (affissione a cristalli liquidi con sporco punti, paster con i punti sporchi, vetro danno di superficie, danno del polarizzatore (dopo il paster è visivo) Φ= (L +W)/2 L=Length W=Width
|
Ispezione Standard |
muffadel ≤10 | muffa 11~30 | muffa 31~80 | >muffa 80 | ||
|
φ≤0.1mm |
6 | 5 | 4 |
3 |
|||
|
0.1mm<> |
3 | 3 | 2 | 1 | |||
|
0.2mm<> |
0 | 0 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
6 | 5 | 4 | 3 | |||
|
Nota: 1. 0.1mm5mm<>, lo stato di cui sopra di difetti possono essere trascurati quando è fuori di area di V/A. 2. C'è stato speciale conforme alla richiesta del cliente o campione firmato |
|||||||
