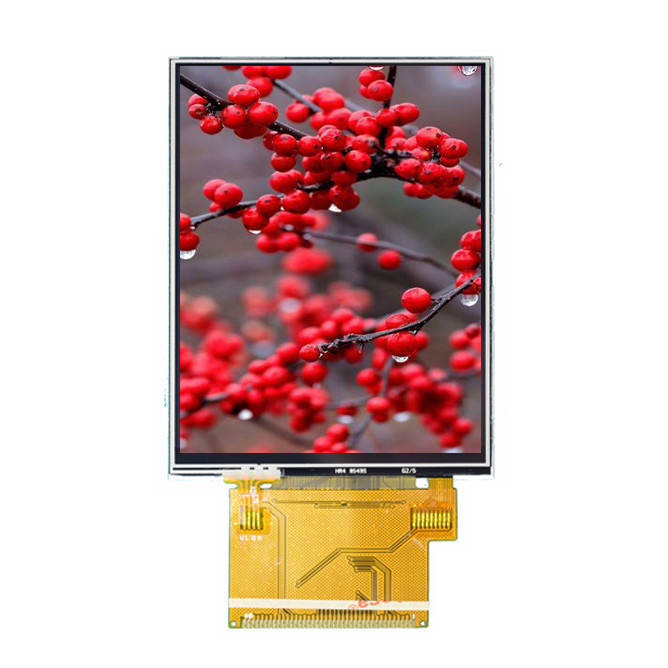

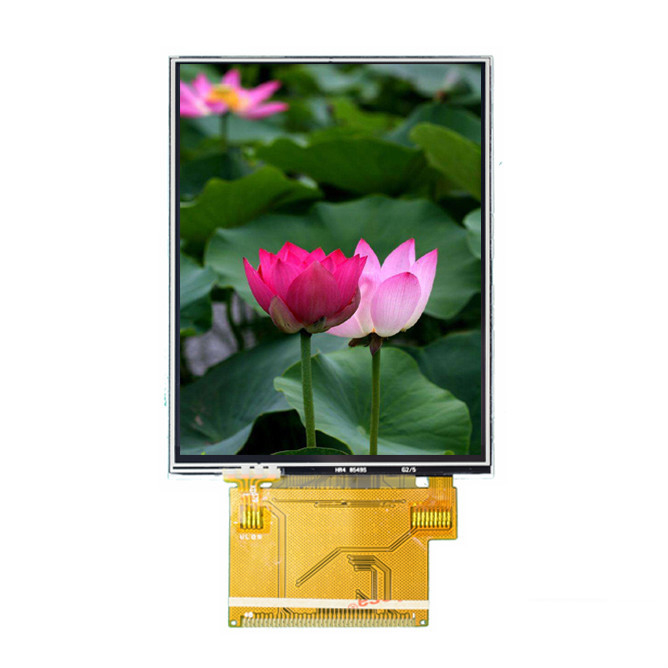

Risoluzioni a 2,8 pollici del touch screen del modulo dell'affissione a cristalli liquidi di TFT modulo dell'esposizione dell'interfaccia di 320 * di 240 Dots Matrix SPI
Dettagli:
| Luogo di origine: | DONGGUAN, CINA |
| Marca: | Fangsheng |
| Certificazione: | ISO9001:2015 |
| Numero di modello: | TFT2806N03JPY-14P |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 50 |
|---|---|
| Prezzo: | USD 5.6 - 6.5/ Piece |
| Imballaggi particolari: | Borsa di bolla + bolla + scatola + cartone della schiuma |
| Tempi di consegna: | 3 ~ 5 giorni lavorativi |
| Termini di pagamento: | L/C, T/T, D/A, D/P, Western Union, paypal |
| Capacità di alimentazione: | 200K insiemi/mese |
|
Informazioni dettagliate |
|||
| Risoluzione: | 240 * 320 | Dimensione: | A 2,8 pollici |
|---|---|---|---|
| Direzione d'esame: | 6 in punto | Modo di TFT: | TFT, Transmissive |
| Dimensione del profilo: | 50 millimetri * 69,20 millimetri * 2,3 millimetri T | Luminosità: | 280 CD/m2 |
| Evidenziare: | lcd monitor module,tft lcd touchscreen display |
||
Descrizione di prodotto
Risoluzioni a 2,8 pollici del touch screen del modulo dell'affissione a cristalli liquidi di TFT modulo dell'esposizione dell'interfaccia di 320 * di 240 Dots Matrix SPI
A. Specifications:
|
Oggetto
|
Indice
|
Descrizione
|
|
1
|
Nome di prodotto
|
Modulo a 2,8 pollici dell'affissione a cristalli liquidi 320 di TFT 240RGB x
|
|
2
|
Dimensione del modulo
|
50 millimetri * 69,20 millimetri * 2,30 millimetri T
|
|
3
|
Risoluzione
|
240 * 320
|
|
4
|
Interfaccia
|
SPI
|
|
5
|
Tipo del Tocco-pannello
|
RESISTENTE o SENZA, CAPACTIVE
|
|
6
|
Tipo di interfaccia
|
16 MCU pungenti
|
|
7
|
Colori
|
65K
|
|
8
|
Regolatore/driver
|
ST7789V
|
| 9 | Sorgente luminosa | 4 LED bianchi parallelamente |
Il nostro vantaggio:
1 . Prezzo diretto della fabbrica.
2 . Buona qualità.
3. trasporto rapido entro 5 giorni.
4. Per le azione, nessun moq, approvazione 1pc. benvenuto di piccolo ordine.
5. pagamento online.
6. supporto un rimborso di 7 giorni.
7. Servizi di assistenza al cliente 24 ore/7 giorni
I nostri certificati:
1. GB/T19001-2016 idt ISO9001: 2015
2. CE & ROHS
3. SGS di esposizione LCD
TFT2806N03JPY-14P è modulo dell'affissione a cristalli liquidi di 240 * 320 punti con l'interfaccia di SPI.
B. Product Applications:
C. Structure Diagram:
Definizione dei perni:
I prodotti elencano
| Oggetto | Pollice di dimensione | Dot Format | A.A. (millimetro) | Dimensione del profilo (millimetri) |
Contrasto (Cr) |
Lampadina | Luminosità | Interfaccia | Pannello | Regolatore | Pannello di tocco | angolo di vista | osservazioni |
| 1 | 1,44 | 128xRGBx128 | 25.5x26.5 | 32.36x38.0x2.6 | 500 | 1LED | 240 | SPI | CPT | ST7735S | CPT | 6:00 | 10pin |
| 2 | 1,77 | 128xRGBx160 | 28.03*35.04 | 34.70x46.7x2.5 | 500 | 2LED | 320 | parallelo 8bits | CPT | ST7735S | CPT | 6:00 | 20pin |
| 3 | 2 | 176xRGBx220 | 31.68x39.60 | 37.68X51.30X2.23 | 500 | 3LED | 180 | parallelo 8bits | HSD | ILI9225G | - | 12:00 | 20pin |
| 4 | 2,3 | 320xRGBx240 | 46.75x35.06 | 51.0X45.8X2.3 | 500 | 4LED | 280 | SPI | Il TM | ILI9342C | 6:00 | 14pin | |
| 5 | 2,36 | 480X234 | 48.00x35.69 | 55.2x44.75x2.9 | 250 | 2LED | 250 | 8bits RGB | CPT | OTA5182A | 6:00 | 40pin | |
| 6 | 2,4 | 240xRGBx320 | 36.72x48.96 | 42.72x60.26x2.46 | 250 | 4LED | 200 | parallelo 8bits80 | CMO | ILI9341V | RTP | 6:00 | 37pin |
| 7 | 2,7 | 240xRGBx320 | 54.00x40.50 | 62.60x45.70x2.45 | 400 | 4LED | 350 | 8bits RGB | CPT | ILI9341V | RTP | 3:00 | 40pins |
| 8 | 2,83 | 240xRGBx320 | 43.2X57.6 | 50X69.2X2.4 | 500 | 4LED | 250 | parallelo 8/16bits | Il TM | ILI9341V | 6:00 |
37pin, ha venduto |
|
| 9 | 3,5 | 320xRGBX480 | 48.96X73.44 | 54.66X82.9X2.1 | 500 | 6LED | 380 | 18bits RGB+SPI | HSD | ST7796S | RTP | 6:00 |
45pin, tipo del connettore |
| 10 | 4,3 | 480xRGBX272 | 95.04X53.856 | 105.5X67.2X4.2 | 500 | 2x5LED | 350 | 24bits RGB | CMO | HX8257A - C | con RTP/CTP | 6/IPS | connettore 40pin |
| 11 | 5 | 800xRGBX480 | 108x64.8 | 120.7x75.8x4.3 | 400 | 2x6LED | 480 | 24bits RGB | Il TM | HX8664B+ | con RTP/CTP |
12:00 /IPS |
40pin |
| 12 | 5,7 | 640xRGBX480 | 115.2X86.4 | 127.0X98.4X7.0 | 250 | 3x7LED | 700 | 18bits RGB | CMO | HX8250A+ | con RTP/CTP | 6/IPS | 40pin |
| 13 | 6,2 | 800xRGBX480 | 137.52x77.23 | 155.2X88.2X6.5 | 600 | 3x6LED | 250 | 24bits RGB | HSD |
ILI6123H+ ILI5480 |
con RTP/CTP | 6/IPS | 60pin |
| 14 | 7 | 800xRGBX480 1024xRGBx600 | 154.08x85.92 | 164.9X100X7.2 | 500 | 7x3LED | 350 | 24bits RGB | Innolux |
HX8264+ HX8664, X8282 |
con RTP/CTP |
12:00 /IPS |
50pin |
| 15 | 8 | 800xRGBx600 | 162.0x121.5 | 183.0x141.0x6.2 | 500 | 9x3LED | 500 | 24bits RGB | Innolux | TBD | con RTP/CTP |
12:00/ IPS |
50pin |
| 16 | 10,1 | 1024xRGBx600 | 222.72x125.28 | 235.0x143.0x5.0 | 600 | 13x3LED | 450 | LVDS | CPT |
HX8696+ HX8282 |
con RTP/CTP |
12:00 /IPS |
connettore 40pin |
