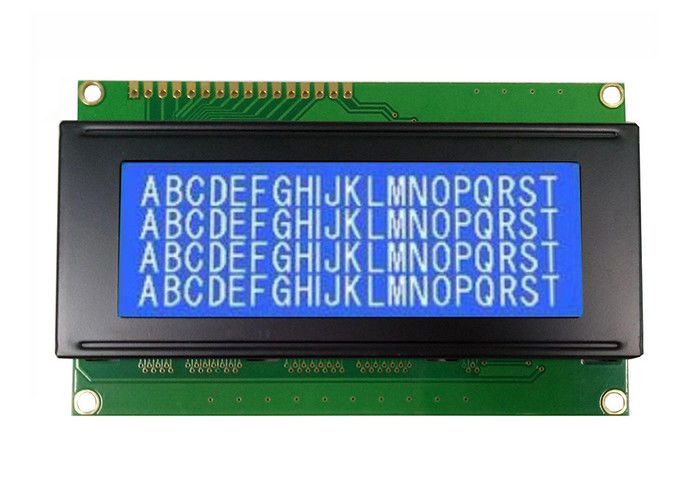

2004 204 blu LCD Blacklight del regolatore di IC del modulo dell'esposizione della matrice a punti di 20 x 4 caratteri
Dettagli:
| Luogo di origine: | DONGGUAN, CINA |
| Marca: | Fangsheng |
| Certificazione: | ISO9001:2015 |
| Numero di modello: | 2004 A COB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 500 |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Borsa di bolla + bolla + scatola + cartone della schiuma |
| Tempi di consegna: | 3 ~ 5 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, paypal |
| Capacità di alimentazione: | 200K insiemi/mese |
|
Informazioni dettagliate |
|||
| Matrice a punti: | 20 * 4 punti | Tensione: | 5.0V |
|---|---|---|---|
| Tipo LCD: | STN lcd | Modo di esposizione: | transmissive |
| Evidenziare: | Display a matrice del punto dell'affissione a cristalli liquidi,modulo dell'esposizione dell'affissione a cristalli liquidi di colore |
||
Descrizione di prodotto
blu LCD Blacklight del regolatore di IC del modulo dell'esposizione del carattere 2004 204 20x4
A. informazioni di base:
2. Il modulo può essere collegato facilmente con un MCU.
3. Formato di affissione: 20 caratteri x 4 linee.
4. È fantastico per Arduino ha basato il progetto.
5. Tensione di rifornimento: 5V.
6. Modulo di serie completamente montato e collaudato di LCD 20x4.
7. Testo bianco, lampadina blu.
8. Interfaccia analogica.
9. Dimensione: 98 x 60 x 12mm.
|
OGGETTO
|
CONTENUTO
|
DESCRIZIONE
|
|
1
|
Dimensione del profilo dell'esposizione
|
98 (H) * 55 (w) * 3,55 millimetri (t)
|
|
2
|
Dimensione di osservazione |
70,4 (H) * (w) 20,8 millimetro
|
|
3
|
Tensione
|
3,3 V, 5.0V
|
|
4
|
Temperatura di operazione
|
-20~70℃
|
|
5
|
Determini il parametro
|
Dovere 1/16, 1 diagonale/5 |
|
6
|
Lampadina
|
Bianco principale
|
|
7
|
Colore
|
Blu o giallo verde |
|
8
|
Guidi IC
|
ST7920
|
B. specificazione dell'esposizione:
C. diagramma della struttura:
|
Pin NO.
|
Simbolo
|
Funzione
|
Osservazione | |
| 1 |
Vss
|
Alimentazione elettrica
|
0V
|
|
| 2 |
Vdd
|
+5V | ||
| 3 |
Vo
|
Per il LCD
|
Variabile
|
|
| 4 |
RS
|
Registro scelto (H: Dati L: Istruzione
|
||
| 5 |
R/W
|
L: MPU a LCM H: LCM al MPU
|
||
| 6 |
E
|
Permetta a
|
||
| 7 |
DB0
|
Pezzo di dati 0
|
||
| 8 |
DB1
|
Pezzo di dati 1
|
||
| 9 |
DB2
|
Pezzo di dati 2
|
||
| 10 |
DB3
|
Pezzo di dati 3
|
||
| 11 |
DB4
|
Pezzo di dati 4
|
||
| 12 |
DB5
|
Pezzo di dati 5
|
||
| 13 |
DB6
|
Pezzo di dati 6
|
||
| 14 |
DB7
|
Pezzo di dati 7
|
||
| 15 |
A
|
Anodo dell'unità del LED
|
||
| 16 | K |
Catodo dell'unità del LED
|
||
