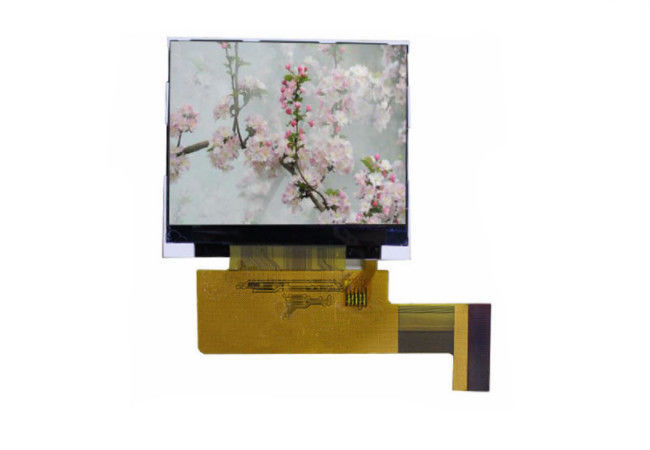

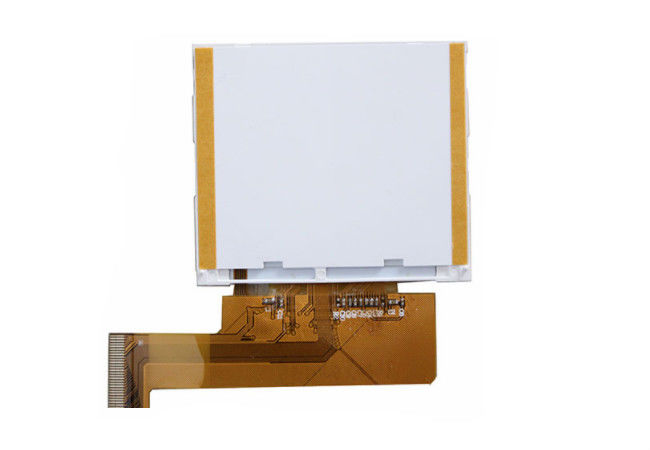

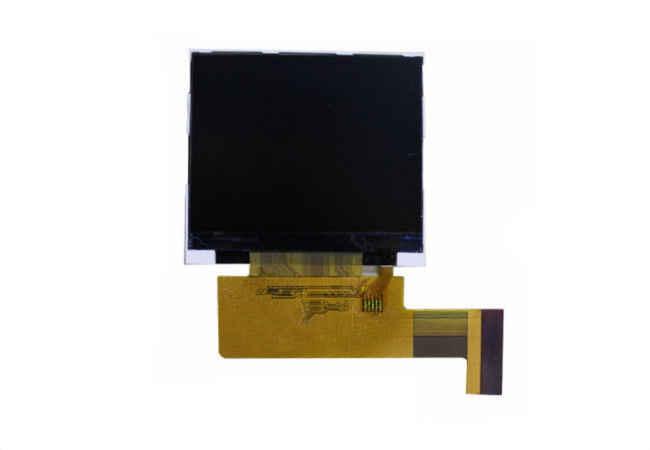

Esposizioni all'aperto complete di LCD di angolo di visione, modulo LCD dell'esposizione del quadrato flessibile di IPS
Dettagli:
| Luogo di origine: | DONGGUAN, CINA |
| Marca: | Fangsheng |
| Certificazione: | ISO9001:2015 |
| Numero di modello: | FS013QQV01TL |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 50 |
|---|---|
| Prezzo: | Negotiation |
| Imballaggi particolari: | Borsa di bolla + bolla + scatola + cartone della schiuma |
| Tempi di consegna: | 3 ~ 5 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, paypal |
| Capacità di alimentazione: | 200K insiemi/mese |
|
Informazioni dettagliate |
|||
| risoluzione: | 240 (RGB) * 240 | Dimensione: | A 1,3 pollici |
|---|---|---|---|
| Direzione d'esame: | 6 in punto | Modo di TFT: | TFT, Transmissive |
| Evidenziare: | esposizione del touch screen del tft,Pannello di TFT LCD,Esposizioni LCD all'aperto complete di angolo di visione |
||
Descrizione di prodotto
Modulo flessibile pieno a 1,3 pollici dell'affissione a cristalli liquidi da 240 * 240 di MCU dell'interfaccia di angolo di visione IPS Tft del quadrato
A. Specifications:
|
OGGETTO
|
CONTENUTO
|
DESCRIZIONE
|
|
1
|
Visualizzi il siz del profilo
|
26 (w) × 29,22 (H) × 1,9 (t)
|
|
2
|
Dimensione di VA | 23,4 (w) × 23,4 (H) |
|
3
|
Risoluzione
|
240RGB * 240
|
|
4
|
Direzione d'esame:
|
TUTTI
|
|
5
|
Interfaccia
|
3 cavi SPI |
|
6
|
Tipo di tecnologia
|
Un-si TFT
|
|
7
|
Colore
|
262K |
|
8
|
Regolatore IC
|
ST7789V
|
Il nostro vantaggio:
1 . Prezzo diretto della fabbrica.
2. buona qualità.
3. trasporto rapido entro 5 giorni.
4. Per le azione, nessun moq, approvazione 1pc. benvenuto di piccolo ordine.
5. pagamento online.
6. supporto un rimborso di 7 giorni.
7. Servizi di assistenza al cliente 24 ore/7 giorni
I nostri certificati:
1. GB/T19001-2016 idt ISO9001: 2015
2. CE & ROHS
3. SGS di esposizione LCD
FS013QQV01TL è quadro comandi quadrato di TFT LCD della direzione di osservazione di 240 * 240 IPS con l'interfaccia di SPI di 3 cavi. Sosteniamo la personalizzazione che accordding ai vostri oggetti.
B. Product Details:
COLLEGAMENTI DI PIN DELL'INTERFACCIA
| Pin.No | Simbolo | Funzione |
| 1 | LEDK | negazione leggera posteriore dell'alimentazione elettrica |
| 2 | LEDK | negazione leggera posteriore dell'alimentazione elettrica |
| 3 | Terra | Terra |
| 4 | Terra | Terra |
| 5 | FMARK | Il segnale strappante di effetto è usato sincronizzare MCU |
| per incorniciare scrittura di memoria | ||
| 6 | SDA | Perno di serie dell'immissione dei dati |
| 7 | WR | Secondo vicolo di dati nell'interfaccia ial del vicolo s di 2 dati |
| 8 | SCL | Perno di serie dell'input di orologio |
| 9 | CS | input scelto di ignal del chip |
| 10 | RISISTEMAZIONE | Una p risistemata n |
| 11 | IOVCC18 | alimentazione elettrica (1.8/+2.8) |
| 12 | IOVCC18 | rifornimento del prigioniero di guerra r (1.8/+2.8) |
| 13 | VCC28 | Rifornimento del prigioniero di guerra r (+2,8) |
| 14 | VCC28 | Alimentazione elettrica (+2,8) |
| 15 | Terra | Terra |
| 16 | Terra | Terra |
| 17 | NC | Nessun colleghi |
| 18 | NC | Nessun colleghi |
| 19 | NC | Nessun colleghi |
| 20 | NC | Nessun colleghi |
| 21 | NC | Nessun colleghi |
| 22 | NC | Nessun colleghi |
| 23 | LEDA | Positivo leggero posteriore dell'alimentazione elettrica |
| 24 | LEDA | Positivo leggero posteriore dell'alimentazione elettrica |
FS130A2402TL è un modulo LCD della matrice attiva di colore che incorpora il silicio amorfo TFT (transistor di film sottile). Iscomposed di un pannello di TFT LCD di colore, del driver IC, di FPC e di un'unità luminosa posteriore. L'area di esposizione del modulo contiene i pixel 240x 240 e può visualizzare fino ai colori 262K. Questo prodotto si concilia con il environmentalcriterion di RoHS.
Stati di ispezione
Condizioni ambientali
Le condizioni ambientali per ispezione saranno come segue
Temperatura ambiente: 20±3°C
Umidità: 65±20%RH
L'ispezione visiva esterna
Con una singola lampada fluorescente da 20 watt come il sou leggero c, il ction dell'ispettore era nella distanza di 30cm o in più dal LCD all'ispettore.
C. Structure Diagram:
Fangsheng è una società alta tecnologia che si specializza nella R & S, nella produzione e nelle vendite di LCD e di LCM dal 2001. La nostra società si vanta un gruppo professionale con gli anni di esperienza di tecnologia LCD ed ha istituito una qualità perfetta e un sistema di gestione. Non risparmieremo sforzo nell'innovazione e nella fabbricazione magra.
